高德地图 JS API—3D立体图形glTF 模型

JS API 从 V1.4.9 开始，提供 glTF 2.0 格式的 3D 模型的绘制能力，目前支持除动画和高级材质以外的内容。本章向您介绍加载添加 glTF 模型的一般步骤：

准备 glTF 模型资源

您可以使用 3D 建模软件创建或是在 3D 模型网站下载 glTF 资源。glTF 资源文件一般包括描述模型场景、节点层次结构等内容的 .gltf 文件，描述几何、纹理信息的 .bin 数据文件 和 用于模型纹理的 .jpg、.png 等图片文件 。文件存放的相对路径需与创建或下载时保持一致。例如，test.gltf 文件中对引用文件的描述为"uri": "test.bin" 和 "uri": "textures/a.jpg"，那么文件路径结构应该为右图所示：

除上述格式外，我们也支持几何纹理信息、图片以 Data URLs 形式在 .gltf 文件中引用。

同时，您也可以在我们的 工具平台 将 obj 格式的模型文件转换成 glTF 格式。

加载 glTF 模型资源

加载 glTF 模型资源采用添加插件AMap.GltfLoader的形式，更多插件使用详情请参见 插件的使用。通过AMap.plugin方法引入插件后，在plugin的回调中创建插件实例，然后调用实例的load方法加载 glTF 资源。JavaScript

// 创建地图实例
var map = new AMap.Map("container",{
    viewMode:'3D'
});

// 创建Object3DLayer图层
var object3Dlayer = new AMap.Object3DLayer();
map.add(object3Dlayer);

// 加载AMap.GltfLoader插件
AMap.plugin(["AMap.GltfLoader"],function(){
    // 创建AMap.GltfLoader插件实例
    var gltf = new AMap.GltfLoader();

    // 调用load方法，加载 glTF 模型资源

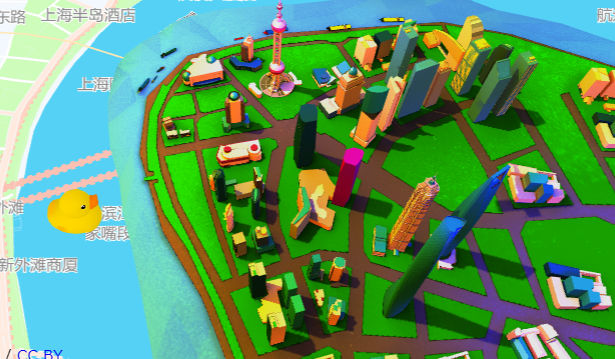

    var urlDuck = 'https://a.amap.com/jsapi_demos/static/gltf/Duck.gltf';  // 模型资源文件路径，远程/本地文件均可
    gltf.load(urlDuck, function( gltfCity ){
       // gltfCity 为解析后的gltf对象
    });

   // 可多次调用load方法，加载多个 glTF 模型资源

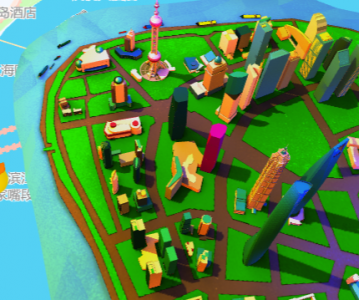

   var urlCity = 'https://a.amap.com/jsapi_demos/static/gltf-online/shanghai/scene.gltf';
   gltf.load(urlCity, function( gltfDuck ){
       // gltfDuck 为解析后的gltf对象
   });
})

设置 glTF 模型属性

在上一步中，加载 glTF 模型资源并且获得 glTF 模型对象 gltfCity 后，可通过setOption()、rotateX()/rotateY()/rotateZ()方法对模型的渲染位置、缩放、旋转角度等进行设置。

1、setOption 方法可设置 glTF 位置、缩放级别等属性

2、rotateX(Number)、rotateY(Number)、rotateZ(Number) 方法用于设置模型旋转角度JavaScript

var option = {
    position: new AMap.LngLat(116.555161,40.070011),  // 必须, 设置gltf模型位置
    scale: 600,  // 非必须，设置模型缩放倍数
    height: 100,  // 非必须，设置模型高度
    scene: 0, // 非必须，设置当前场景序号
}
gltfCity.setOption(option);
gltfCity.rotateY(90);
object3Dlayer.add(gltfCity);

添加/移除 glTF模型

使用add()、remove() 方法可对 glTF 模型进行添加和移除JavaScript

object3Dlayer.add(gltfCity);  // 将加载 glTF 模型资源获得的 glTF 模型对象 gltfCity 添加到 object3Dlayer
object3Dlayer.remove(gltfCity);  // 从 object3Dlayer 移除 glTF 模型对象
